Wir haben den Scantech Kscan20 3DLaser-Scanner und den Solutionx C500 Optic 3D-Scanner;
– Reverse-Engineering-Dienste

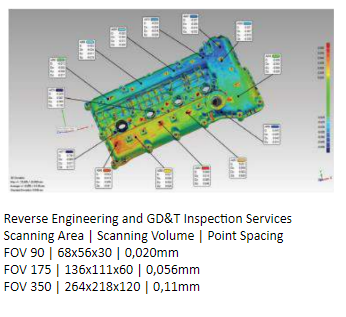

– GD&T-Inspektionsdienste
– Bis zu 6 Meter Größe
– Stativ für größere Teile bis 2m. Teile.
– Automatische Kalibrierung
– 3- und 5-Achsen-Tische für 10 kg bis 100 kg.
Was ist 3D-Scannen?
Beim 3D-Scannen werden Teile, die keine CAD-Daten haben, in die Computerumgebung importiert. Wenn wir heutzutage das Teil mit CNC-Maschinen oder 3D-Druckern herstellen wollen, benötigen wir die CAD-Daten des Teils. Wir können 3D-Scangeräte verwenden, um Qualitätsprüfungen an hergestellten Teilen durchzuführen.
Rufen Sie uns an:
E-Mail senden:
Bei Scanvorgängen kommen in der Regel Laser- und optische Verfahren zum Einsatz. Beim Scanvorgang wird ein Lichtball auf das zu scannende Objekt geschickt, dieses allgemein definiert und zentrale Punktwolken erzeugt. Heutzutage kann dieser Scanvorgang mit Geräten der neuesten Technologie in kurzer Zeit durchgeführt und alle Details des realen Objekts in die Computerumgebung übertragen werden.

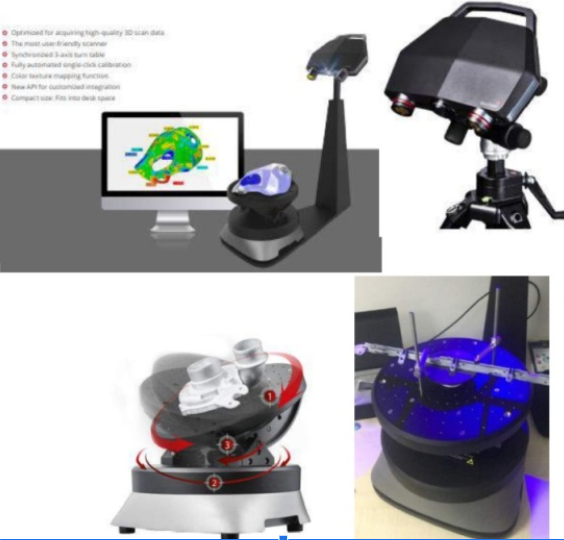

Unter „3D-Optik-Scanning-Systemen“ versteht man den Prozess, bei dem Millionen von Punkten digitalisiert werden, indem eine Lichtquelle auf das Teil reflektiert wird und Kameras die mit diesem reflektierten Licht aufgenommenen Fotos verarbeiten. Diese digitalisierten Daten werden Punktwolke genannt. Diese Punktwolke wird in der Reverse Engineering-Software als Mesh-Daten (Triangle – STL) beschrieben. Dies ist eine Visualisierung der Mesh Data-Punktwolke. Es ist unmöglich, unsichtbare Teile von Teilen in optischen 3D-Scansystemen zu scannen.

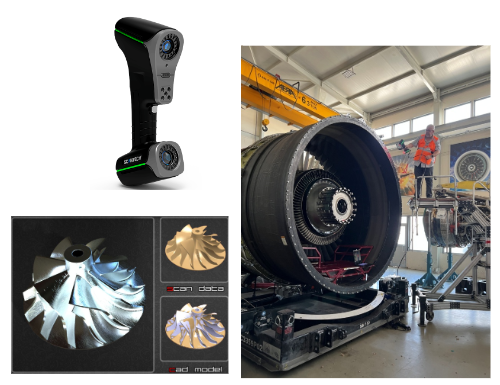

Der 3D-Laserscanner ist eine Messmaschine mit fortschrittlicher Technologie, die Objekte als koordinierte Punktwolken in regelmäßigen Abständen mit den Laserstrahlen, die sie von der Position aus sendet, an die sie zur Messung positioniert ist, in die Computerumgebung (digitale Umgebung) überträgt. In kurzer Zeit die Umgebung wird mit Laserstrahlen gemessen und es entstehen Millionen von Punktwolken. 3D-Laser Bei Messungen mit Scannern entsteht die Punktwolke, ohne das Teil zu berühren und ohne die Teileoberfläche zu beschädigen.
Industriell
Die CT der Computertomographie und das CT-Scannen von Industrieteilen verwenden die gleiche Technologie wie die CT-Scangeräte im medizinischen Bereich: Sie nehmen mehrere Messungen aus verschiedenen Winkeln vor und wandeln CT-Graustufenbilder in voxelbasierte 3D-Punktwolken um. Nachdem der CT-Scanner die Punktwolke erstellt hat, können wir eine Qualitätskontrolle an einem CAD-Teil durchführen und CAD-Daten mithilfe der Reverse Engineering-Software erstellen.
Vorteile
Seine Teile erhalten eine zerstörungsfreie innere Struktur,
Erzeugt äußerst genaue Innenmaße,
Ermöglicht den Vergleich mit dem CAD-Modell,
Es gibt keinen schattigen Bereich,
Kompatibel mit allen Formen und Größen,
Erfordert keine Nachbearbeitung,
Es wird eine hervorragende Auflösung erreicht.

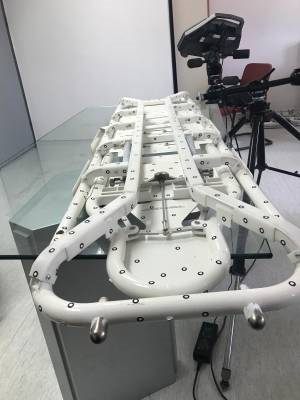

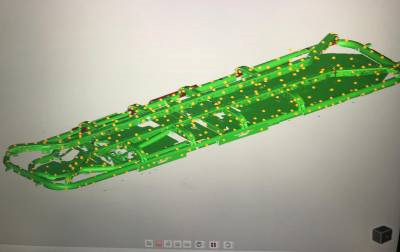

Beispielbilder des 3D-Scannens
